阶段四：微服务项目运维实践基础

项目部署到k8s中的流程

1. 集群服务对外提供访问，需要通过Ingress代理发布域名。 2. 搭建私有镜像仓库，用于存储自己构建的项目镜像。 3. 集群中容器数据持久化，通过PV、PVC、StorageClass实现后端数据存储。 4. 部署项目所需的数据库，并配置好项目连接数据库的信息。 5. 项目运行在什么环境中，需要将运行环境打包到镜像中。 6. 在k8s中部署项目，并通过Ingress发布项目

需要掌握的技能

微服务与容器化架构基础

熟悉容器技术（Docker）的原理与实践

掌握镜像构建、上传与运行流程

Kubernetes 核心概念与组件

掌握 Pod、Deployment、Service、Ingress 等关键资源

理解 K8s 控制面与工作节点的协作机制

能独立编写并应用 YAML 部署文件

微服务应用部署与运行机制

学会将微服务系统容器化并部署到 Kubernetes 集群

掌握服务发现、负载均衡、滚动更新等机制

掌握 ConfigMap、Secret、持久化卷等配置管理

系统监控与日志管理

能使用 Prometheus + Grafana 进行指标监控

能搭建日志收集系统ELK

能编写简单的告警规则

CI/CD 与自动化运维

掌握 Jenkins + GitLab + Harbor 的持续集成发布流程

高可用与故障处理

理解 HPA 自动扩缩容原理

掌握节点污点与 Pod 调度策略

能独立排查常见部署与运行故障

微服务项目部署

传统项目简介

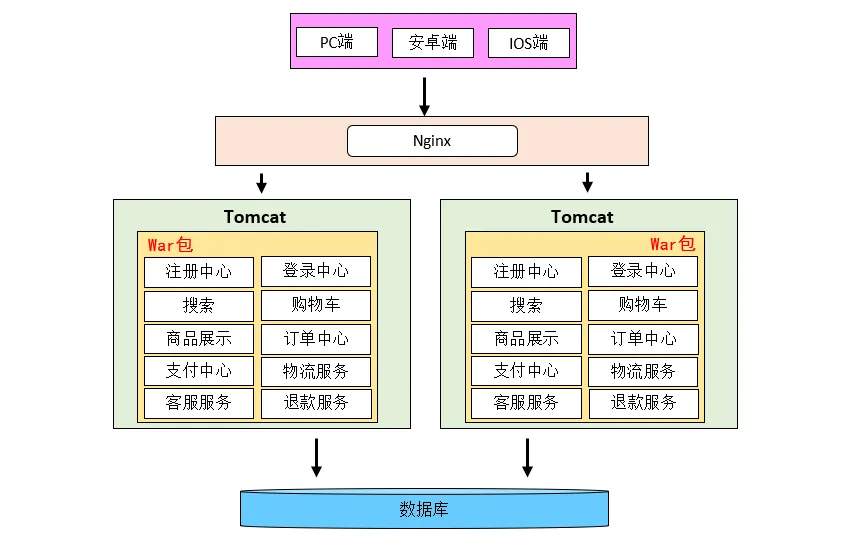

传统项目就是把所有的业务功能写在一个项目中，最终打包成一个war/jar/php/python包，然后进行部署运行。如下图：

传统项目是一个进程包含了所有的业务功能，功能越多项目就复杂。随着代码的增多，构建和部署的时间也会增加，每次功能的变更或Bug的修复，甚至添加一个简单的功能，都需要重新打包整个项目代码。某个功能出现问题可能影响整个应用

微服务项目概述

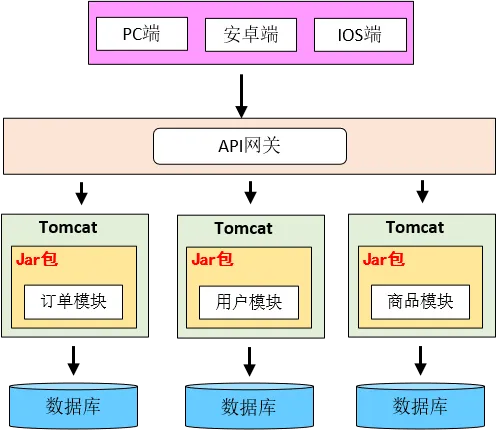

微服务是一种将一个完整的项目拆分成一个个独立的小应用（微服务）每个应用运行在自己进程中。如下图：

一个微服务只关注一个特定的业务功能，所以它业务清晰、代码量较少，易于维护，启动更快。传统项目只要有修改，就得重新部署整个应用，微服务解决了这样的问题。一般来说，对某个微服务进行修改，只需要重新部署这个服务即可。

War包与Jar包的区别：

WAR包：是用于打包Java Web应用程序的格式。它包含Web应用程序的所有内容，如JSP文件、HTML文件、CSS文件、JavaScript文件、Servlet类、配置文件和依赖的JAR包等，WAR包通常用于将Web应用程序部署到Java Web容器（如Tomcat、Jetty等）中运行。

JAR包：主要用于打包可独立执行的Java应用程序格式。它可以包含类文件、资源文件、配置文件和其他依赖的JAR包。JAR包通过Java的类路径机制被Java虚拟机(JVM)加载和使用。

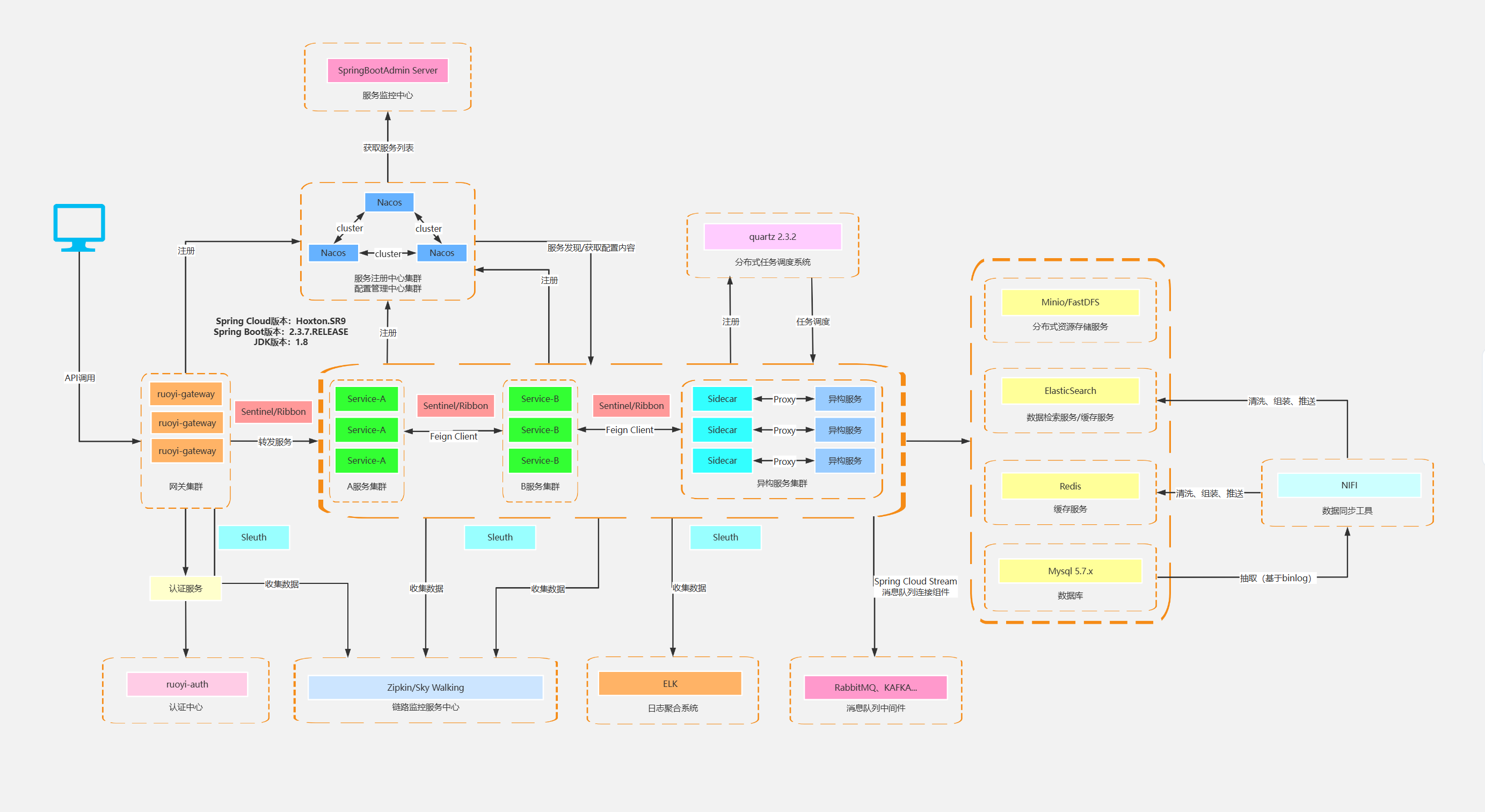

微服务架构图

https://www.processon.com/view/5ec290195653bb6f2a18504e

微服务项目介绍

RuoYi-Cloud 是通过Java开发，基于微服务架构设计的权限管理系统。

Java程序开发框架介绍：

Spring：是一个开源的Java开发框架，用于简化Java程序的开发。

Spring Boot：是基于Spring的全新框架，对比于Spring框架更加的简洁高效。

Spring Cloud：是一套微服务开发框架。

Spring Cloud Alibaba：是阿里巴巴推出的微服务开发框架。

文档地址：http://doc.ruoyi.vip/ruoyi-cloud/

代码下载：https://gitee.com/y_project/RuoYi-Cloud

微服务组件介绍

Gateway网关：在微服务架构中，网关起到了路由的作用，例如，用户需要请求一个特定的微服务，而这个请求会先通过网关，然后网关会将其路由到正确的服务上。

Auth认证：负责处理身份认证和鉴权，系统需要验证用户的身份，身份被认证后，系统还需要确定用户可以访问哪些资源，执行哪些操作。

Nacos注册中心：阿里开源的服务发现和服务配置平台，在微服务架构中，起到以下作用：

服务发现和服务注册：Nacos提供了一个服务注册中心，可以让微服务在启动时注册自己的信息，例如服务的名称、IP地址、端口号等。同时，Nacos也提供了服务发现的功能，允许微服务找到并调用其他的微服务。

配置动态更新：在微服务架构中，微服务的配置信息（如数据库连接参数、外部API接口地址等）需要根据环境或业务需求进行变动。Nacos允许将这些配置集中存储和管理，并在配置发生变动时，动态地推送给相应的微服务，无需重启服务即可更新配置。

部署Nacos注册中心

官方地址：https://nacos.io/zh-cn/

项目地址：https://github.com/alibaba/nacos

部署文档：Nacos 快速开始 | Nacos 官网

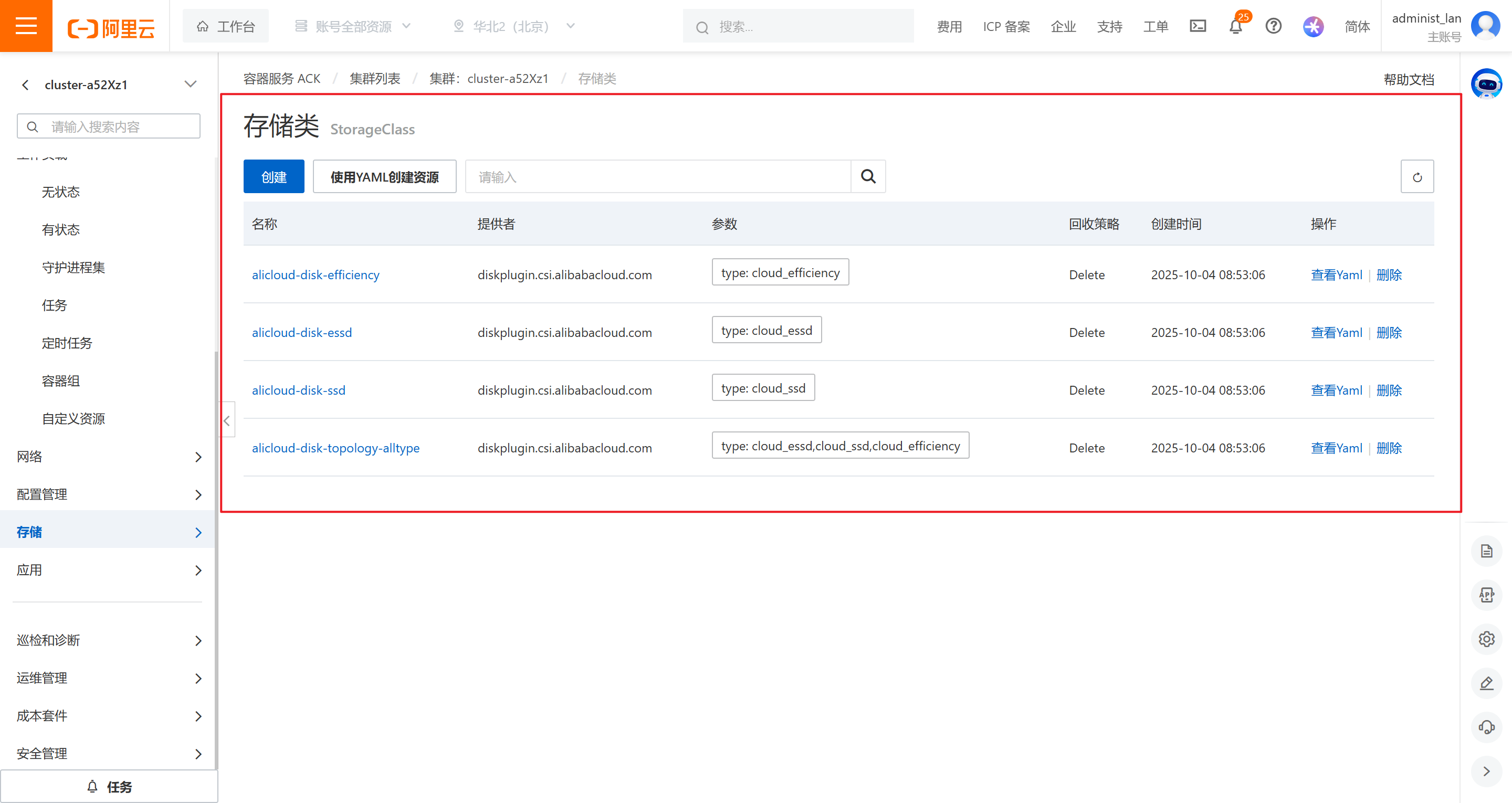

查看ACK集群的存储类

创建ruoyi命名空间

部署mysql数据库yaml

YAML 保存位置： ~/k8s-manifests/ruoyi/mysql-svc.yaml

先在 Kubernetes 管理节点执行：

mkdir -p ~/k8s-manifests/ruoyi
cd ~/k8s-manifests/ruoyi
vi mysql-svc.yaml

把下方 YAML 全部复制进去；红色字段按当前环境修改；按 Esc 后输入 :wq 保存退出。

apiVersion: v1
kind: Service
metadata:
  name: mysql-svc
  namespace: ruoyi
spec:
  clusterIP: None
  selector:
    app: mysql
  ports:
    - port: 3306
      targetPort: 3306
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: mysql
  namespace: ruoyi
spec:
  serviceName: "mysql-svc"
  replicas: 1
  selector:
    matchLabels:
      app: mysql
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
        - name: mysql
          image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/mysql:8.4.6
          env:
            - name: MYSQL_ROOT_PASSWORD
              value: "123456"
            - name: MYSQL_DATABASE
              value: "ry-config"
            - name: TZ
              value: "Asia/Shanghai"
          ports:
            - containerPort: 3306
          volumeMounts:
            - name: data
              mountPath: /var/lib/mysql
  volumeClaimTemplates:
    - metadata:
        name: data
      spec:
        accessModes: ["ReadWriteOnce"]
        storageClassName: "alicloud-disk-topology-alltype"
        resources:
          requests:
            storage: 20Gi

配置详解：

需要改的项	为什么改
`namespace: ruoyi`	与实际命名空间一致；使用默认命名空间时可不写。
`port: 3306`	对外暴露的 Service 端口；调用方按此端口访问。
`targetPort: 3306`	必须与容器实际监听端口一致。
`replicas: 1`	按可用性和资源容量设置副本数。
`image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/mysql:8.4.6`	替换为实际可拉取的镜像地址和版本。
`MYSQL_ROOT_PASSWORD: 123456`	按当前环境的实际值确认。

注意事项：

修改配置前先备份原文件，尤其是 SSH、Nginx、数据库和 Kubernetes 生产配置。

YAML 缩进不能乱；同级字段要对齐，子字段要多缩进两个空格。

资源名称、命名空间、标签选择器要互相对应，否则资源创建了也可能找不到彼此。

镜像地址、版本号和拉取权限要确认，否则 Pod 会进入 ImagePullBackOff。

#克隆项目代码并进入到sql目录
git clone https://gitee.com/y_project/RuoYi-Cloud.git
git checkout v3.6.7
cd /root/RuoYi-Cloud/sql
#数据库复制到容器内部
kubectl cp ry_config_20250902.sql ruoyi/mysql-0:/root
kubectl cp ry_20250523.sql ruoyi/mysql-0:/root

#登录mysql-0数据库
kubectl exec -it mysql-0 -n ruoyi -- /bin/bash
mysql -u root -p
mysql> use ry-config
mysql> source /root/ry_config_20250902.sql;
mysql> create database ruoyi;
mysql> use ruoyi
mysql> source /root/ry_20250523.sql;

注意事项：

修改配置前先备份原文件，尤其是 SSH、Nginx、数据库和 Kubernetes 生产配置。

YAML 保存位置： ~/k8s-manifests/ruoyi/nacos-cm.yaml

先在 Kubernetes 管理节点执行：

mkdir -p ~/k8s-manifests/ruoyi
cd ~/k8s-manifests/ruoyi
vi nacos-cm.yaml

把下方 YAML 全部复制进去；红色字段按当前环境修改；按 Esc 后输入 :wq 保存退出。

apiVersion: v1
kind: ConfigMap
metadata:
  namespace: ruoyi
  name: nacos-cm
data:
  mysql.host: "mysql-svc"
  mysql.db.name: "ry-config"
  mysql.port: "3306"
  mysql.user: "root"
  mysql.password: "123456"
#headless service
apiVersion: v1
kind: Service
metadata:
  name: nacos-svc
  namespace: ruoyi
spec:
  clusterIP: None
  selector:
    app: nacos
  ports:
  #8848是Nacos服务的默认端口,用于处理客户端的请求
  - name: server
    port: 8848
    targetPort: 8848
  #9848端口在Nacos集群模式下用于节点间的心跳检测
  - name: client-rpc
    port: 9848
    targetPort: 9848
  #9849端口主要用于Nacos集群模式下内部节点间进行数据复制等操作
  - name: raft-rpc
    port: 9849
    targetPort: 9849
  #兼容1.4.x版本的选举端口
  - name: old-raft-rpc
    port: 7848
    targetPort: 7848
#Nacos作为服务注册与配置中心,必须要有一个稳定的地址,通过StatefulSet进行部署最佳
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: nacos
  namespace: ruoyi
spec:
  serviceName: "nacos-svc"
  replicas: 3              #Nacos集群数量
  selector:
    matchLabels:
      app: nacos
  template:
    metadata:
      labels:
        app: nacos
    spec:
      affinity:
          podAntiAffinity:
            # 设置为“尽量不要在同一节点上”，而不是强制分开
            preferredDuringSchedulingIgnoredDuringExecution:
              - weight: 100  # 优先级权重（1-100，越大优先级越高）
                podAffinityTerm:
                  labelSelector:
                    matchExpressions:
                      - key: app
                        operator: In
                        values: ["nacos"]
                  topologyKey: "kubernetes.io/hostname"
      initContainers:
      - name: peer-finder-plugin-install
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/nacos/nacos-peer-finder-plugin:1.1
        imagePullPolicy: Always
        volumeMounts:
          - name: data
            mountPath: /home/nacos/plugins/peer-finder
            subPath: peer-finder
      containers:
      - name: nacos
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/nacos/nacos-server:v2.1.1
        resources:
          requests:
            memory: "100Mi"
            cpu: "500m"
        ports:
        - name: client-port
          containerPort: 8848
        - name: client-rpc
          containerPort: 9848
        - name: raft-rpc
          containerPort: 9849
        - name: old-raft-rpc
          containerPort: 7848
        env:
        #设置Nacos的运行模式,"cluster"表示Nacos在集群模式下运行
        - name: MODE
          value: "cluster"
        #表示Nacos的版本号
        - name: NACOS_VERSION
          value: 2.1.1
        #表示Nacos集群的副本数量
        - name: NACOS_REPLICAS
          value: "3"
        #表示Nacos的service名称
        - name: SERVICE_NAME
          value: "nacos-svc"
        #DNS前缀域名
        - name: DOMAIN_NAME
          value: "cluster.local"
        #表示Nacos服务的端口号
        - name: NACOS_SERVER_PORT
          value: "8848"
        #表示Nacos应用的端口号
        - name: NACOS_APPLICATION_PORT
          value: "8848"
        #表示Nacos集群中的节点通信使用主机名而非IP地址
        - name: PREFER_HOST_MODE
          value: "hostname"
        #POD_NAMESPACE环境变量用于设置为当前Pod所在的名称空间
        - name: POD_NAMESPACE
          valueFrom:
            fieldRef:
              apiVersion: v1
              fieldPath: metadata.namespace
        #使用MySQL作为数据源
        - name: SPRING_DATASOURCE_PLATFORM
          value: "mysql"
        #JDBC连接数据库后面的参数
        - name: MYSQL_SERVICE_DB_PARAM
          value: characterEncoding=utf8&connectTimeout=10000&socketTimeout=30000&autoReconnect=true&useSSL=false&allowPublicKeyRetrieval=true
        #MySQL主机地址从configMap的key中获取
        - name: MYSQL_SERVICE_HOST
          valueFrom:
            configMapKeyRef:
              name: nacos-cm
              key: mysql.host
        #MySQL的库名称从configMap的key中获取
        - name: MYSQL_SERVICE_DB_NAME
          valueFrom:
            configMapKeyRef:
              name: nacos-cm
              key: mysql.db.name
        #MySQL的端口从configMap的key中获取
        - name: MYSQL_SERVICE_PORT
          valueFrom:
            configMapKeyRef:
              name: nacos-cm
              key: mysql.port
        #MySQL的用户名从configMap的key中获取
        - name: MYSQL_SERVICE_USER
          valueFrom:
            configMapKeyRef:
              name: nacos-cm
              key: mysql.user
        #MySQL的用户密码从configMap的key中获取
        - name: MYSQL_SERVICE_PASSWORD
          valueFrom:
            configMapKeyRef:
              name: nacos-cm
              key: mysql.password
        volumeMounts:
        - name: data
          mountPath: /home/nacos/plugins/peer-finder
          subPath: peer-finder
        - name: data
          mountPath: /home/nacos/data
          subPath: data
        - name: data
          mountPath: /home/nacos/logs
          subPath: logs
  #在pvc模板中按照实际情况指定动态存储的名称
  volumeClaimTemplates:
    - metadata:
        name: data
        namespace: ruoyi
      spec:
        storageClassName: "alicloud-disk-topology-alltype"
        accessModes: ["ReadWriteOnce"]
        resources:
          requests:
            storage: 20Gi

配置详解：

需要改的项	为什么改
`namespace: ruoyi`	与实际命名空间一致；使用默认命名空间时可不写。
`port: 8848`	对外暴露的 Service 端口；调用方按此端口访问。
`targetPort: 8848`	必须与容器实际监听端口一致。
`port: 9848`	对外暴露的 Service 端口；调用方按此端口访问。
`targetPort: 9848`	必须与容器实际监听端口一致。
`port: 9849`	对外暴露的 Service 端口；调用方按此端口访问。

注意事项：

修改配置前先备份原文件，尤其是 SSH、Nginx、数据库和 Kubernetes 生产配置。

YAML 缩进不能乱；同级字段要对齐，子字段要多缩进两个空格。

资源名称、命名空间、标签选择器要互相对应，否则资源创建了也可能找不到彼此。

镜像地址、版本号和拉取权限要确认，否则 Pod 会进入 ImagePullBackOff。

部署redis缓存服务

YAML 保存位置： ~/k8s-manifests/ruoyi/redis-config.yaml

先在 Kubernetes 管理节点执行：

mkdir -p ~/k8s-manifests/ruoyi
cd ~/k8s-manifests/ruoyi
vi redis-config.yaml

把下方 YAML 全部复制进去；红色字段按当前环境修改；按 Esc 后输入 :wq 保存退出。

apiVersion: v1
kind: ConfigMap
metadata:
  name: redis-config
  namespace: ruoyi
data:
  redis.conf: |
    bind 0.0.0.0
    protected-mode no
    appendonly yes
    requirepass 123456
apiVersion: v1
kind: Service
metadata:
  name: ry-redis-svc
  namespace: ruoyi
spec:
  # StatefulSet 必须使用 headless service 才能给每个 Pod 分配 DNS 名称
  clusterIP: None
  selector:
    app: ry-redis
  ports:
  - port: 6379
    targetPort: 6379
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: ry-redis
  namespace: ruoyi
spec:
  serviceName: ry-redis-svc   # 必须和上面的 Service 名一致
  replicas: 1
  selector:
    matchLabels:
      app: ry-redis
  template:
    metadata:
      labels:
        app: ry-redis
    spec:
      containers:
      - name: redis
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/redis:7.2.9
        ports:
        - containerPort: 6379
        env:
        - name: TZ
          value: "Asia/Shanghai"
        volumeMounts:
        - name: data
          mountPath: /data
        - name: redis-config
          mountPath: /usr/local/etc/redis/redis.conf
          subPath: redis.conf
        command: ["redis-server", "/usr/local/etc/redis/redis.conf"]
      volumes:
      - name: redis-config
        configMap:
          name: redis-config
  volumeClaimTemplates:
  - metadata:
      name: data
    spec:
      accessModes: ["ReadWriteOnce"]
      storageClassName: "alicloud-disk-topology-alltype"
      resources:
        requests:
          storage: 20Gi

配置详解：

需要改的项	为什么改
`namespace: ruoyi`	与实际命名空间一致；使用默认命名空间时可不写。
`port: 6379`	对外暴露的 Service 端口；调用方按此端口访问。
`targetPort: 6379`	必须与容器实际监听端口一致。
`replicas: 1`	按可用性和资源容量设置副本数。
`image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/redis:7.2.9`	替换为实际可拉取的镜像地址和版本。
`accessModes: ["ReadWriteOnce"]`	按存储类型与读写需求确认。

注意事项：

修改配置前先备份原文件，尤其是 SSH、Nginx、数据库和 Kubernetes 生产配置。

YAML 缩进不能乱；同级字段要对齐，子字段要多缩进两个空格。

资源名称、命名空间、标签选择器要互相对应，否则资源创建了也可能找不到彼此。

镜像地址、版本号和拉取权限要确认，否则 Pod 会进入 ImagePullBackOff。
